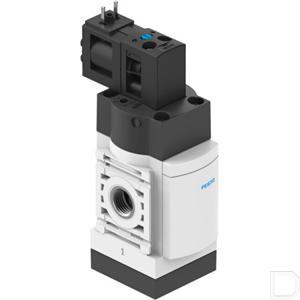

Inschakelventiel MS4-EE-1/4-V24-B

Merk Festo | Artikelnummer: MS4EE14V24B

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.812.090

Land van oorsprong HU

EAN code 4052568477950

Artikelnummer Festo 8091771

Type Inschakelventiel MS4

Constructieve opbouw Klepzittingsventiel, elektrisch bediend

Omgevingstemperatuur -5:50

Bevestigingstype Met wand-/vlakhouder

Inbouwpositie Willekeurig

Bedrijfsdruk 3:7

Mediumtemperatuur -5:50

Productgewicht 194

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991008

Ventielfunctie 3/2 gesloten monostabiel

Bedieningswijze Elektrisch

Besturingstype Voorgestuurd

Terugstelwijze mechanische veer

Stuurluchttoevoer intern

Pneumatische aansluiting 1 G1/4

Pneumatische aansluiting 2 G1/4

Pneumatische aansluiting 3 G1/4

Elektrische aansluiting Vorm C:Conform EN 175301-803

Handbediening Vergrendelend:Schakelend

Schakelpositie-indicator met toebehoren

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 2000

b-waarde 0.49

C-waarde 8.36

Beschermingsklasse IP65

Bouwgrootte 4

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Overlapping Negatieve overlapping

Rastermaat 40

Materiaal-informatie RoHS conform

Spoeleigenschappen 24 V DC: 2,3 W

Toegestane spanningsschommelingen +/- 10 %

LABS-conformiteit VDMA24364-B1/B2-L

Signaaltoestandsindicatie Met toebehoren

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 7 volgens ISO 14644-1

Selectie extra functie Met geluiddemper

Ontluchting normaal debiet 6->0 bar 1600

Bedrijfsdruk 0.3:0.7

Serie MS

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal behuizing PA-versterkt

Materiaal afdichtingen HNBR:NBR

Inschakeltijd 29

Inschakelventiel MS-EE-B

Productomschrijving: - Alle functies van de persluchtverzorging: drukregel-, inschakel-, filterregel- en drukopbouwventielen met veiligheidsfunctie, filters, druk- en debietsensoren, drogers, waterafscheiders, sensoren, olievernevelaars en verdelers. Voor elke opgave de passende oplossing. In de groottes 4, 6, 9 en 12.

Kenmerken: - Zeer compacte en uiterst lichte serie voor opstelling dicht bij het proces, direct in de machine; - Elektrisch bediend 3/2-ventiel voor beluchten en ontluchten van pneumatische installaties; - Opgevangen luchtafvoer mogelijk via schroefdraadaansluiting met geluiddemper; - Handhulpbediening schakelend en vergrendelend; - Voedingsspanning 24 V DC; - Met magneetspoel, zonder contactdoos
