Douane code
85.389.099
Land van oorsprong
DE
EAN code
4052568261795
Artikelnummer Festo
576046
Omgevingstemperatuur
-5:50
Productgewicht
130
Goedkeuring
UL - Recognized (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting:(in ingebouwde toestand)
Rastermaat
50
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B2-L
Parametrering
In- /uitschakelvertraging:Frequentie-uitgave:Snelheidsmeting:Impulsuitgave:Impulsketting:Meten toerental:Meten frequentie:Meten periodeduur:Motormodus:Positiebepaling:Pulsduurmodulatie:Tellen eenmalig:Tellen onbeperkt:Tellen periodiek
Schakelniveau
Signaal 0: <= 5 V:Signaal 1: >= 11 V
Karakteristiek ingangen
conform IEC 1131-2, type 02
Schakellogica ingangen
PNP (plus schakelend)
Karakteristiek uitgangen
IEC1131-T2
Schakellogische uitgangen
NPN (min-schakelend):PNP (plus schakelend):Push-Pull-driver
Eigen stroomverbruik bij nominale bedrijfsspanning
Typ. 35 mA
Potentiaalscheiding kanaal - kanaal
nee
Potentiaalscheiding kanaal - interne bus
Uitgangen - ja, bij gebruik van een tussenvoeding
Max. stroomtoevoer per kanaal
5 A instelbaar (20 W lamplast)
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Diagnose
Diagnose afhankelijk van bedrijfsmodus
Led-indicaties
1 groependiagnose:10 kanaalstatus:2 modulediagnose:2 kanaaldiagnose
Ingangsdebouncingtijd
0,1 µs (0,2µs,0,4µs,0,8µs,1µs,2µs,4µs,8µs,10µs,50µs,100µs,500µs,1ms,3ms,10ms,20ms parametreerbaar)
Aantal ingangen
2
Aantal uitgangen
2
Afmetingen B x L x H
(incl. doorverbindingsblok en aansluittechniek):50 mm x 107 mm x 50 mm
Max. kabellengte
30 m
Max. totaalstroom ingangen per module
2
Max. totaalstroom uitgangen per module
10
Materiaal behuizing
Kunststof

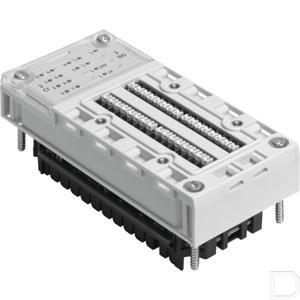

Type
In- uitgangsmodule CPX
