Douane code
84.812.090
Land van oorsprong
BR
EAN code
4052568270155
Artikelnummer Festo
3515573
Type

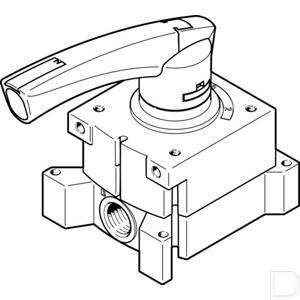

Handventiel VHER
Constructieve opbouw
Draaischuif
Omgevingstemperatuur
-20:80
Bevestigingstype
Naar keuze::Frontpaneelinbouw:met doorgangsboring
Bedrijfsdruk
0:10
Mediumtemperatuur
-20:80
Productgewicht
435
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995946
Ventielfunctie
4/3 belucht
Bedieningswijze
manueel
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Nominale doorlaat
8
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Schakelpositie-indicator
met toebehoren
Bedieningsmoment
2
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1150
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Bedieningszekering
met toebehoren sluitbaar
Pneumatische aansluiting 4
G1/4
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Overlappingsvrijheid
ja
Informatie over de bedrijfsdruk
Vacuümwerking alleen op aansluiting 3:Bij bedrijf met twee drukwaarden moet de druk op aansluiting 1 groter zijn dan die op aansluiting 3.
Gebruiksinstructie
Alleen met de hand bedienen
Bouwbreedte
66
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
PA
Materiaal afdichtingen
NBR
Materiaal hefboom
PA
