Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568178833
Artikelnummer Festo
540234
Constructieve opbouw
Lineaire geleiding plus draailagering:Zwenkaandrijving:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Schokdemper aan beide zijden:zachte kurve
Bevestigingstype
Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
5100
Theoretische kracht bij 6 bar
55
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Bouwgrootte
16
Werkslag
20:35
Z-slag
80:100
LABS-conformiteit
VDMA24364-B2-L
Minimale cyclustijd
1
Max. moment Mx
2.5
Max moment My
2.5
Max. moment Mz
2.5
Herhaalnauwkeurigheid eindposities
+/-0,02 mm
Maximale proceskracht in y-richting
50
Materiaal coulissen
Inzetstaal:Gehard
Materiaal scharnierhefboom
Inzetstaal:gebruineerd
Materiaal houder
Aluminium kneedlegering:Geanodiseerd
Materiaal verbindingsstuk
Aluminium kneedlegering:Geanodiseerd
Materiaal stelschroef
hooggelegeerd staal
Materiaal veerdrukstuk
hooggelegeerd staal
Materiaal sensorrail
Aluminium kneedlegering:geanodiseerd
Max. lineaire slag bij zwenkhoek 90°
175/175 mm
Max. nuttige last
1.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal basisplaat
Aluminium kneedlegering:Geanodiseerd
Materiaal kruisgeleiding
Veredeld staal
Materiaal aanslagen
hooggelegeerd staal
Type

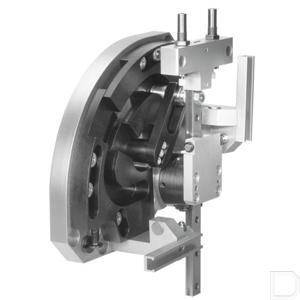

Handlingsmodule HSW
