Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568178826
Artikelnummer Festo
540233
Constructieve opbouw
Aandrijfschacht:Lineaire geleiding plus draailagering:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
0:60
Positiedetectie
Voor naderingssensor
Demping
Geluiddemping via buffer
Bevestigingstype
Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Productgewicht
3000
Bouwgrootte
12
Werkslag
15:25
Z-slag
80:100
Max. aandrijfmoment op de aandrijfas
1.25
Max. axiale kracht op de aandrijfas
18
Max. radiaalkracht aan de aandrijfschacht
45
LABS-conformiteit
VDMA24364-B2-L
Max. moment Mx
1.5
Max moment My
1.5
Max. moment Mz
1.5
Herhaalnauwkeurigheid eindposities
+/-0,02 mm
Maximale proceskracht in y-richting
35
Materiaal coulissen
Inzetstaal:Gehard
Materiaal scharnierhefboom
Inzetstaal:gebruineerd
Materiaal houder
Aluminium kneedlegering:Geanodiseerd
Materiaal verbindingsstuk
Aluminium kneedlegering:Geanodiseerd
Materiaal stelschroef
hooggelegeerd staal
Materiaal veerdrukstuk
hooggelegeerd staal
Materiaal sensorrail
Aluminium kneedlegering:geanodiseerd
Max. lineaire slag bij zwenkhoek 90°
142/142 mm
Max. nuttige last
1
Materiaal deksel
Aluminium kneedlegering:geanodiseerd
Materiaal basisplaat
Aluminium kneedlegering:Geanodiseerd
Materiaal kruisgeleiding
Veredeld staal
Materiaal aanslagen
hooggelegeerd staal
Type

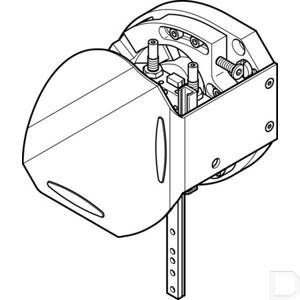

Handlingsmodule HSW
