Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568209117
Artikelnummer Festo
562563
Constructieve opbouw
Lineaire geleiding plus draailagering:Zwenkaandrijving:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Schokdemper aan beide zijden:zachte kurve
Bevestigingstype
Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
3260
Theoretische kracht bij 6 bar
35
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Pneumatische aansluiting wachtpositie
M5
Bouwgrootte
12
Werkslag
15:25
Z-slag
80:100
LABS-conformiteit
VDMA24364-B2-L
Minimale cyclustijd
0.8
Maximale z-slag wachtpositie
15
Max. moment Mx
1.5
Max moment My
1.5
Max. moment Mz
1.5
Herhaalnauwkeurigheid eindposities
+/-0,02 mm
Maximale proceskracht in y-richting
35
Materiaal coulissen
Inzetstaal:Gehard
Materiaal scharnierhefboom
Inzetstaal:gebruineerd
Materiaal houder
Aluminium kneedlegering:Geanodiseerd
Materiaal verbindingsstuk
Aluminium kneedlegering:Geanodiseerd
Materiaal stelschroef
hooggelegeerd staal
Materiaal veerdrukstuk
hooggelegeerd staal
Materiaal sensorrail
Aluminium kneedlegering:geanodiseerd
Max. lineaire slag bij zwenkhoek 90°
142/142 mm
Max. nuttige last
1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering:geanodiseerd
Materiaal basisplaat
Aluminium kneedlegering:Geanodiseerd
Materiaal kruisgeleiding
Veredeld staal
Materiaal aanslagen
hooggelegeerd staal

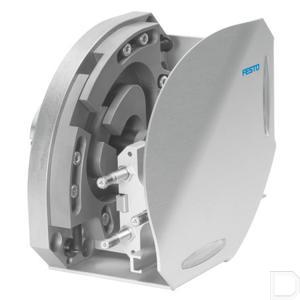

Type
Handlingsmodule HSW
