Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568167769
Artikelnummer Festo
533621
Constructieve opbouw
Aandrijfschacht:Kruisgeleiding:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
0:60
Positiedetectie
Voor naderingssensor
Demping
Schokdemper aan beide zijden:zachte kurve
Bevestigingstype
met doorgangsboring:Met gleufmoeren
Inbouwpositie
Geleidingsrail:Verticaal
Productgewicht
6200
Theoretische kracht bij 6 bar
65
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Bouwgrootte
25
Borging tegen verdraaien/geleiding
Kruisgeleiding
Herhaalnauwkeurigheid
±0,02 mm
Y-slag
130:170
Z-slag
50:70
Z-werkslag
25
Max. moment Mx statisch
15
Max. moment Mx dynamisch
3.2
Max. moment My statisch
15
Max. moment My dynamisch
3.2
Max. moment Mz statisch
15
Max. moment Mz dynamisch
3.2
Max. aandrijfmoment op de aandrijfas
5
Max. axiale kracht op de aandrijfas
50
Max. radiaalkracht aan de aandrijfschacht
120
Bevestiging fronteenheid
met doorgangsboring
LABS-conformiteit
VDMA24364-B2-L
Minimale cyclustijd
1
Max. nuttige last
1.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal basisplaat
Aluminium kneedlegering
Materiaal zijkanten
Aluminium kneedlegering
Materiaal kruisgeleiding
Veredeld staal
Type

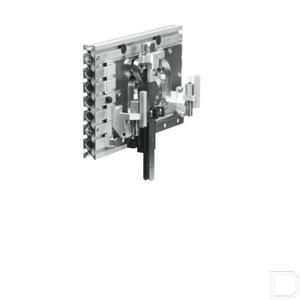

Handlingsmodule HSP
