Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568167622
Artikelnummer Festo
533607
Type

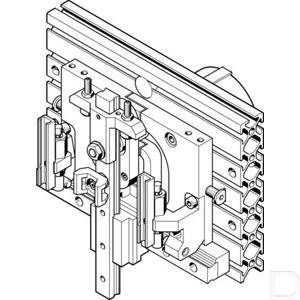

Handlingsmodule HSP
Werking
dubbelwerkend
Constructieve opbouw
Kruisgeleiding:Zwenkmodule:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
0:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Schokdemper aan beide zijden:zachte kurve
Bevestigingstype
met doorgangsboring:Met gleufmoeren
Inbouwpositie
Geleidingsrail:Verticaal
Bedrijfsdruk
4:8
Productgewicht
3300
Theoretische kracht bij 6 bar
50
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Bouwgrootte
16
Borging tegen verdraaien/geleiding
Kruisgeleiding
Herhaalnauwkeurigheid
±0,01 mm
Y-slag
90:110
Z-slag
35:50
Z-werkslag
20
Max. moment Mx statisch
10
Max. moment Mx dynamisch
2.4
Max. moment My statisch
10
Max. moment My dynamisch
2.4
Max. moment Mz statisch
10
Max. moment Mz dynamisch
2.4
Bevestiging fronteenheid
met doorgangsboring
LABS-conformiteit
VDMA24364-B2-L
Minimale cyclustijd
0.8
Max. nuttige last
1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal basisplaat
Aluminium kneedlegering
Materiaal zijkanten
Aluminium kneedlegering
Materiaal kruisgeleiding
Veredeld staal
