Douane code
84.813.099
Land van oorsprong
IN
EAN code
4052568005825
Artikelnummer Festo
543253
Type

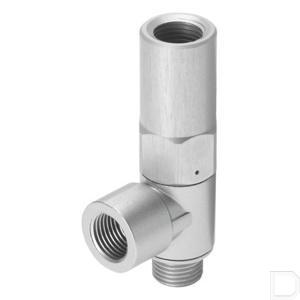

Gestuurde terugslagklep HGL
Omgevingstemperatuur
-10:60
Bevestigingstype
Inschroefbaar:met buitendraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Mediumtemperatuur
-10:60
Productgewicht
26.2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991456
Ventielfunctie
Ontgrendelbare terugslagfunctie
Bedieningswijze
Pneumatisch
Stuurdruk
2:10
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Tolerantie t.o.v. het nominale aanhaalmoment
± 10 %
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-10:60
Materiaal-informatie
RoHS conform
Aansluiting stuurlucht 21
G1/8
LABS-conformiteit
VDMA24364-B2-L
Nominaal aanhaalmoment
3.5
Stuurdruk psi
29:145
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Normaal nominaal debiet 1->2 (6-5)
300
Normaal debiet 1->2 (6-0)
430
Bedrijfsdruk
0.05:1
Stuurdruk MPa
0.2:1
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal afdichtingen
NBR
Materiaal zwenkaansluiting
Persgegoten zink
Materiaal holle schroef
Aluminium kneedlegering:geanodiseerd
Materiaal demontagering
POM
Materiaal terugslagmanchet
NBR
