Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568013400
Artikelnummer Festo
170886
Type

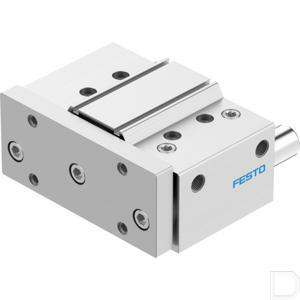

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
80 mm
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
8185
Verplaatste massa
4717
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2827
Impactenergie in de eindposities
0.75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.4
Max. moment Mx statisch
179.8
Max. moment My statisch
91.64
Max. moment Mz statisch
91.64
Max. kracht Fy statisch
2320
Max. kracht Fz statisch
2320
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
40.09
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
2320
Max. kracht Fz
2320
Geleiding
Glijgeleiding
Max. moment Mx
179.8
Max moment My
91.64
Max. moment Mz
91.64
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
311
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
125
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
