Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139841
Artikelnummer Festo
170890
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
80 mm
Slag
160
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
12910
Verplaatste massa
6553
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2827
Impactenergie in de eindposities
0.75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.4
Max. moment Mx statisch
179.8
Max. moment My statisch
126.4
Max. moment Mz statisch
126.4
Max. kracht Fy statisch
2320
Max. kracht Fz statisch
2320
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
28.59
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
2320
Max. kracht Fz
2320
Geleiding
Glijgeleiding
Max. moment Mx
179.8
Max moment My
126.4
Max. moment Mz
126.4
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
274
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
125
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR

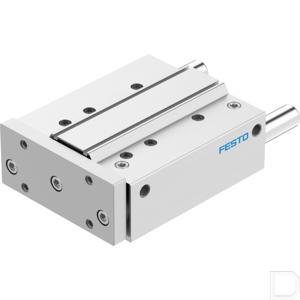

Type
Geleidingscilinder DFM
