Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568140441
Artikelnummer Festo
170963
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
80 mm
Slag
100
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
9500
Verplaatste massa
4837
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2827
Impactenergie in de eindposities
0.75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.4
Max. moment Mx statisch
241.8
Max. moment My statisch
152.9
Max. moment Mz statisch
152.9
Max. kracht Fy statisch
3120
Max. kracht Fz statisch
3120
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
33.3
Zwaartepunt van de bewogen massa afhankelijk van de slag
74.1
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
2048
Max. kracht Fz
2048
Geleiding
Kogelomloopgeleiding
Max. moment Mx
158.67
Max moment My
100.35
Max. moment Mz
100.35
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
318
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
125
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR

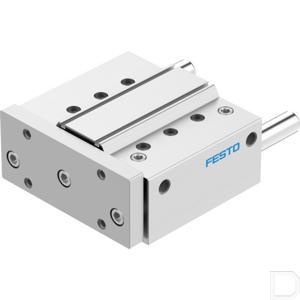

Type
Geleidingscilinder DFM
