Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568418007
Artikelnummer Festo
4149944
Type

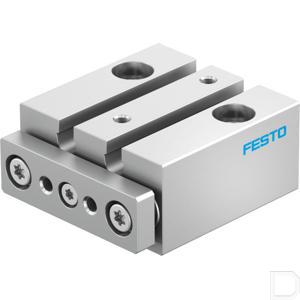

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
6 mm
Slag
5
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
28
Verplaatste massa
8
Theoretische kracht bij 6 bar, uitgaand
17
Theoretische kracht bij 6 bar, ingaand
13
Impactenergie in de eindposities
0.012
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
1.3
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
0.011
LABS-conformiteit
VDMA24364-B1/B2-L
Geleiding
Glijgeleiding
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
1.1
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
10
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Materiaal geleidingsstang
Hooggelegeerd roestvast staal
Bedrijfsdruk
0.2:0.8
Verdraaispeling
0.1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Hooggelegeerd roestvast staal
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal dynamische afdichtingen
HNBR
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR
Materiaal eindplaat
Aluminium kneedlegering, geanodiseerd
