Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568013271
Artikelnummer Festo
170866
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
40 mm
Slag
80
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
3261
Verplaatste massa
1629
Theoretische kracht bij 6 bar, uitgaand
754
Theoretische kracht bij 6 bar, ingaand
686
Impactenergie in de eindposities
0.7
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
53.97
Max. moment My statisch
35.57
Max. moment Mz statisch
35.57
Max. kracht Fy statisch
1227
Max. kracht Fz statisch
1227
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
8.98
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
1227
Max. kracht Fz
1227
Geleiding
Glijgeleiding
Max. moment Mx
53.97
Max moment My
35.57
Max. moment Mz
35.57
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
166
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR

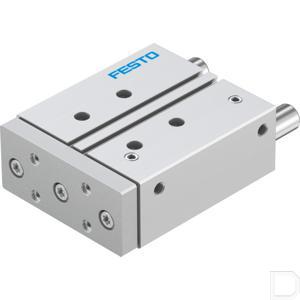

Type
Geleidingscilinder DFM
