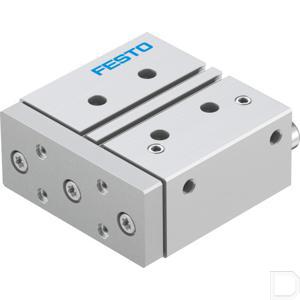

Geleidingscilinder DFM-40-50-P-A-GF

Merk Festo  |  Artikelnummer: DFM4050PAGF

Specificaties

Douane code 84.123.100
Land van oorsprong DE
EAN code 4052568013264
Artikelnummer Festo 170865
Werking dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid Juk
Constructieve opbouw Geleiding
Zuiger-Ø 40 mm
Slag 50
Omgevingstemperatuur -20:80
Pneumatische aansluiting G1/8
Positiedetectie Voor naderingssensor
Demping Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie Willekeurig
Bedrijfsdruk 1.5:10
Alternatieve aansluitingen Zie producttekening
Productgewicht 2655
Verplaatste massa 1371
Theoretische kracht bij 6 bar, uitgaand 754
Theoretische kracht bij 6 bar, ingaand 686
Impactenergie in de eindposities 0.7
Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool 991737
Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting
Materiaal-informatie RoHS conform
Max. snelheid 0.8
Max. moment Mx statisch 53.97
Max. moment My statisch 24.53
Max. moment Mz statisch 24.53
Max. kracht Fy statisch 1227
Max. kracht Fz statisch 1227
Max. toelaatbare momentbelasting Mx afhankelijk van de slag 8.78
LABS-conformiteit VDMA24364-B1/B2-L
Max. kracht Fy 1227
Max. kracht Fz 1227
Geleiding Glijgeleiding
Max. moment Mx 53.97
Max moment My 24.53
Max. moment Mz 24.53
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs 150
Zwaartepuntafstand van de nuttige last tot de jukplaat xs 50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 6 volgens ISO 14644-1
Bedrijfsdruk 0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel Aluminium kneedlegering
Materiaal zuigerstang Hooggelegeerd roestvast staal
Materiaal behuizing Aluminium kneedlegering
Materiaal afdichtingen NBR
Type Geleidingscilinder DFM
Voordelen:
Minimale inbouwmaten en inbouwtijd
Onderhoudsvrij
Brede keuze aan varianten
Bestaat uit:
- Cilinder en geleiding samen in éénzelfde behuizing
Details:
- Keuze in aansluitpoorten
- Mogelijk met instelbare eindpositie en schokdemper
- Long-stroke versie verkrijgbaar
Eigenschappen:
- Huis: Aluminium
- Juk: Getemperd staal
- Lager en einddeksel: Aluminium
- Zuigerstang: Hoog gelegeerd staal, RVS
- Geleidingsstangen: Hoog gelegeerd staal, RVS
E-mail ons feedback over dit product.
€ 397,25 excl. btw
€ 480,67 incl. btw
€ 397,25excl. btw
€ 480,67incl. btw
