Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568013509
Artikelnummer Festo
170933
Type

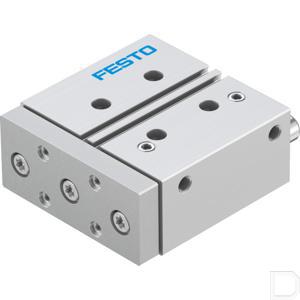

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
32 mm
Slag
50
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
2038
Verplaatste massa
996
Theoretische kracht bij 6 bar, uitgaand
482
Theoretische kracht bij 6 bar, ingaand
415
Impactenergie in de eindposities
0.4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
49.14
Max. moment My statisch
20.79
Max. moment Mz statisch
20.79
Max. kracht Fy statisch
1260
Max. kracht Fz statisch
1260
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
7.09
Zwaartepunt van de bewogen massa afhankelijk van de slag
37.1
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
1130
Max. kracht Fz
1130
Geleiding
Kogelomloopgeleiding
Max. moment Mx
44.09
Max moment My
18.66
Max. moment Mz
18.66
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
126
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
