Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568013226
Artikelnummer Festo
170858
Type

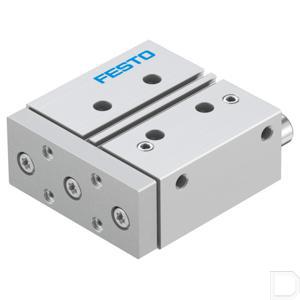

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
32 mm
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
2254
Verplaatste massa
1191
Theoretische kracht bij 6 bar, uitgaand
482
Theoretische kracht bij 6 bar, ingaand
415
Impactenergie in de eindposities
0.4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
47.84
Max. moment My statisch
24.53
Max. moment Mz statisch
24.53
Max. kracht Fy statisch
1227
Max. kracht Fz statisch
1227
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
7.83
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
1227
Max. kracht Fz
1227
Geleiding
Glijgeleiding
Max. moment Mx
47.84
Max moment My
24.53
Max. moment Mz
24.53
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
150
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
