Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139711
Artikelnummer Festo
170847
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
25 mm
Slag
20
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
1256
Verplaatste massa
650
Theoretische kracht bij 6 bar, uitgaand
295
Theoretische kracht bij 6 bar, ingaand
247
Impactenergie in de eindposities
0.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
27.56
Max. moment My statisch
15.4
Max. moment Mz statisch
15.4
Max. kracht Fy statisch
810.7
Max. kracht Fz statisch
810.7
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
6.27
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
810.7
Max. kracht Fz
810.7
Geleiding
Glijgeleiding
Max. moment Mx
27.56
Max moment My
15.4
Max. moment Mz
15.4
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
121
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.15:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
Type

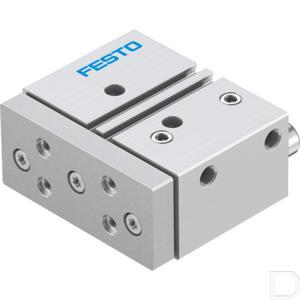

Geleidingscilinder DFM
