Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139698
Artikelnummer Festo
170845
Type

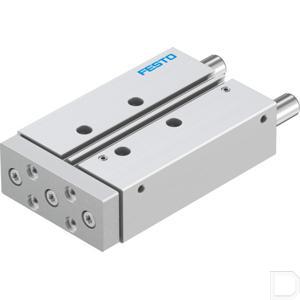

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
20 mm
Slag
80
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
1422
Verplaatste massa
672
Theoretische kracht bij 6 bar, uitgaand
188
Theoretische kracht bij 6 bar, ingaand
141
Impactenergie in de eindposities
0.2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
20.57
Max. moment My statisch
16.31
Max. moment Mz statisch
16.31
Max. kracht Fy statisch
709.3
Max. kracht Fz statisch
709.3
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
3.04
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
709.3
Max. kracht Fz
709.3
Geleiding
Glijgeleiding
Max. moment Mx
20.57
Max moment My
16.31
Max. moment Mz
16.31
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
86
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
