Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568013158
Artikelnummer Festo
170844

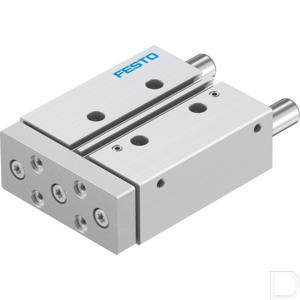

Type
Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
20 mm
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
1158
Verplaatste massa
582
Theoretische kracht bij 6 bar, uitgaand
188
Theoretische kracht bij 6 bar, ingaand
141
Impactenergie in de eindposities
0.2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
20.57
Max. moment My statisch
16.31
Max. moment Mz statisch
16.31
Max. kracht Fy statisch
709.3
Max. kracht Fz statisch
709.3
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
3.85
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
709.3
Max. kracht Fz
709.3
Geleiding
Glijgeleiding
Max. moment Mx
20.57
Max moment My
16.31
Max. moment Mz
16.31
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
103
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
