Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139674
Artikelnummer Festo
170842

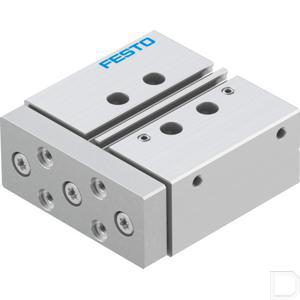

Type
Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
20 mm
Slag
30
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
850
Verplaatste massa
415
Theoretische kracht bij 6 bar, uitgaand
188
Theoretische kracht bij 6 bar, ingaand
141
Impactenergie in de eindposities
0.2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
10.29
Max. moment My statisch
3.37
Max. moment Mz statisch
3.37
Max. kracht Fy statisch
354.7
Max. kracht Fz statisch
354.7
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
1.36
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
354.7
Max. kracht Fz
354.7
Geleiding
Glijgeleiding
Max. moment Mx
10.29
Max moment My
3.37
Max. moment Mz
3.37
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
27
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
