Luchtaansluiting (Inch)
M5
Alternatieve aansluiting
Zie productafbeelding
Omgevingstemperatuur bereik
-20°C <> +80°C
Omgevingstemperatuur
-20 + 80ºC
Montagepositie
willekeurig
Zwaartepunt afstand van werklast tot spanplaat (mm)
50
Douane code
84.123.100
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Ontwerp structuur
Geleiding
EAN code
4052568139650
Festo artikelnr.
170840
Geleiding
Plain-bearing guide
D7 (mm)
14
Fabrikant productnaam

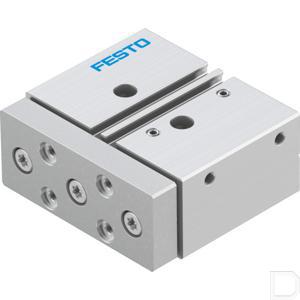

DFM-20-20-P-A-GF
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR
Materiaal behuizing
Gesmeed aluminium legering
Materiaal opmerking
RoHS conform
Max. snelheid (m/sec.)
0,8
Max. koppel Mx (Nm)
1,85
Draaimoment max. (Nm)
1,85
Max. koppel (Nm)
1,70...3,00
Max. nuttige last als functie van de slag op gedefinieerde afstand xs
67 N
Wijze van bediening
double-acting
Bewegende massa
231 g
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Bedieningsfunctie van de aandrijfeenheid
Yoke
Eenheid
Per stuk
Zuigerdiameter (mm)
20
Pneumatische aansluiting
M5
Positie detectie
voor naderingsschakelaar
Product gewicht
777
Slagenergie
0,2
Origineel nummer
DFM-20-20-P-A-GF
Gewicht
768
Slaglengte
20
Totale lengte
75
Theoretische kracht bij 6 bar, uitgaand (N)
188
Theoretische kracht bij 6 bar, uitgaand (N)
188
Theoretische kracht bij 6 bar, ingaand (N)
141
Theoretische kracht bij 6 bar, ingaand (N)
141
Totale hoogte (mm)
36
Totale breedte (mm)
83
Werkdruk min. max. (bar)
2 - 10
