Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139612
Artikelnummer Festo
170833
Type

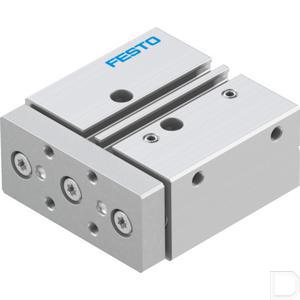

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
16 mm
Slag
20
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
507
Verplaatste massa
242
Theoretische kracht bij 6 bar, uitgaand
121
Theoretische kracht bij 6 bar, ingaand
90
Impactenergie in de eindposities
0.15
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
6.99
Max. moment My statisch
2.89
Max. moment Mz statisch
2.89
Max. kracht Fy statisch
304
Max. kracht Fz statisch
304
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
1.17
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
304
Max. kracht Fz
304
Geleiding
Glijgeleiding
Max. moment Mx
6.99
Max moment My
2.89
Max. moment Mz
2.89
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
27
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
50
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
