Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139995
Artikelnummer Festo
170905
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
12 mm
Slag
80
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
655
Verplaatste massa
237
Theoretische kracht bij 6 bar, uitgaand
68
Theoretische kracht bij 6 bar, ingaand
51
Impactenergie in de eindposities
0.07
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.8
Max. moment Mx statisch
7.04
Max. moment My statisch
3.26
Max. moment Mz statisch
3.26
Max. kracht Fy statisch
343
Max. kracht Fz statisch
343
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
0.62
Zwaartepunt van de bewogen massa afhankelijk van de slag
40.6
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
375
Max. kracht Fz
375
Geleiding
Kogelomloopgeleiding
Max. moment Mx
7.68
Max moment My
3.56
Max. moment Mz
3.56
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
25
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
25
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR

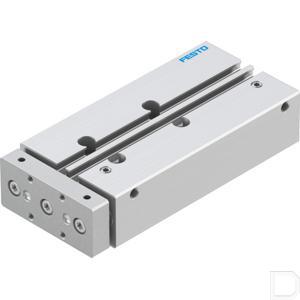

Type
Geleidingscilinder DFM
