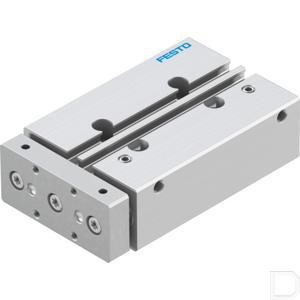

Geleidingscilinder DFM-12-50-P-A-KF

Merk Festo  |  Artikelnummer: DFM1250PAKF

Specificaties

Douane code 84.123.100
Land van oorsprong DE
EAN code 4052568139988
Artikelnummer Festo 170904
Werking dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid Juk
Constructieve opbouw Geleiding
Zuiger-Ø 12 mm
Slag 50
Omgevingstemperatuur -5:60
Pneumatische aansluiting M5
Positiedetectie Voor naderingssensor
Demping Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie Willekeurig
Bedrijfsdruk 2:10
Alternatieve aansluitingen Zie producttekening
Productgewicht 524
Verplaatste massa 206
Theoretische kracht bij 6 bar, uitgaand 68
Theoretische kracht bij 6 bar, ingaand 51
Impactenergie in de eindposities 0.07
Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool 991737
Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting
Materiaal-informatie RoHS conform
Max. snelheid 0.8
Max. moment Mx statisch 7.04
Max. moment My statisch 3.26
Max. moment Mz statisch 3.26
Max. kracht Fy statisch 343
Max. kracht Fz statisch 343
Max. toelaatbare momentbelasting Mx afhankelijk van de slag 0.83
Zwaartepunt van de bewogen massa afhankelijk van de slag 29
LABS-conformiteit VDMA24364-B1/B2-L
Max. kracht Fy 375
Max. kracht Fz 375
Geleiding Kogelomloopgeleiding
Max. moment Mx 7.68
Max moment My 3.56
Max. moment Mz 3.56
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs 32
Zwaartepuntafstand van de nuttige last tot de jukplaat xs 25
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 6 volgens ISO 14644-1
Bedrijfsdruk 0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel Aluminium kneedlegering
Materiaal zuigerstang Hooggelegeerd roestvast staal
Materiaal behuizing Aluminium kneedlegering
Materiaal afdichtingen NBR
Type Geleidingscilinder DFM
Toepassingsgebied:
- Toepasbaar bij installaties met grote torsiekrachten
Voordelen:
Minimale inbouwmaten en inbouwtijd
Onderhoudsvrij
Brede keuze aan varianten
Bestaat uit:
- Cilinder en geleiding samen in éénzelfde behuizing
Details:
- Keuze in aansluitpoorten
- Mogelijk met instelbare eindpositie en schokdemper
- Long-stroke versie verkrijgbaar
Eigenschappen:
- Huis: Aluminium
- Juk: Getemperd staal
- Lager en einddeksel: Aluminium
- Zuigerstang: Hoog gelegeerd staal, RVS
- Geleidingsstangen: Hoog gelegeerd staal, RVS
E-mail ons feedback over dit product.
€ 293,05 excl. btw
€ 354,59 incl. btw
