Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568140496
Artikelnummer Festo
170969

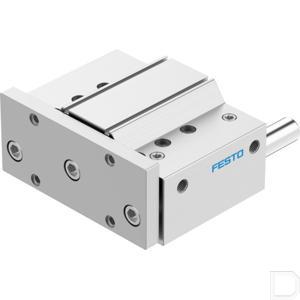

Type
Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
100 mm
Slag
80
Omgevingstemperatuur
-5:60
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
13612
Verplaatste massa
7105
Theoretische kracht bij 6 bar, uitgaand
4712
Theoretische kracht bij 6 bar, ingaand
4418
Impactenergie in de eindposities
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.4
Max. moment Mx statisch
507.6
Max. moment My statisch
275.4
Max. moment Mz statisch
275.4
Max. kracht Fy statisch
5400
Max. kracht Fz statisch
5400
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
65.84
Zwaartepunt van de bewogen massa afhankelijk van de slag
67.9
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
3043
Max. kracht Fz
3043
Geleiding
Kogelomloopgeleiding
Max. moment Mx
286.02
Max moment My
155.16
Max. moment Mz
155.16
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
495
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
125
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
