Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568139902
Artikelnummer Festo
170896
Type

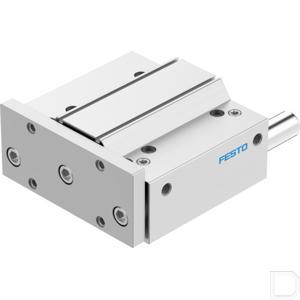

Geleidingscilinder DFM
Werking
dubbelwerkend
Bedrijfsmodus van de aandrijfeenheid
Juk
Constructieve opbouw
Geleiding
Zuiger-Ø
100 mm
Slag
125
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.5:10
Alternatieve aansluitingen
Zie producttekening
Productgewicht
17094
Verplaatste massa
9000
Theoretische kracht bij 6 bar, uitgaand
4712
Theoretische kracht bij 6 bar, ingaand
4418
Impactenergie in de eindposities
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991737
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.4
Max. moment Mx statisch
342.2
Max. moment My statisch
205.7
Max. moment Mz statisch
205.7
Max. kracht Fy statisch
3640
Max. kracht Fz statisch
3640
Max. toelaatbare momentbelasting Mx afhankelijk van de slag
63.14
LABS-conformiteit
VDMA24364-B1/B2-L
Max. kracht Fy
3640
Max. kracht Fz
3640
Geleiding
Glijgeleiding
Max. moment Mx
342.2
Max moment My
205.7
Max. moment Mz
205.7
Max. nuttige last afhankelijk van de slag bij gedefinieerde afstand xs
494
Zwaartepuntafstand van de nuttige last tot de jukplaat xs
125
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Bedrijfsdruk
0.05:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
NBR
