Douane code
84.821.090
Land van oorsprong
DE
EAN code
4052568296612
Artikelnummer Festo
8062832
Constructieve opbouw
Geleiding
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
815
Basisgewicht bij 0 mm slag
1905
Gewichtstoeslag per 10 mm slag
73
Symbool
992984
Beschermingsklasse
IP40
Bouwgrootte
80
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
1.5
Max. versnelling
15
Verplaatsingskracht
15
Werkslag
1200
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
20400
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
20400
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
220
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
207
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
207
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
5543
Max. kracht Fz
5543
Oppervlaktemomenten 2e graad ly
1370000
Oppervlaktemomenten 2e graad Iz
1660000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
59.8
Max moment My
56.2
Max. moment Mz
56.2
Torsietraagheidsmoment It
90500
Referentie levensduur
5000
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
900
Max. Kracht Fz totale as
2700
Max. Moment Mx totale as
59.8
Max. Moment Mijn totale as
56.2
Max. Moment Mz totale as
56.2

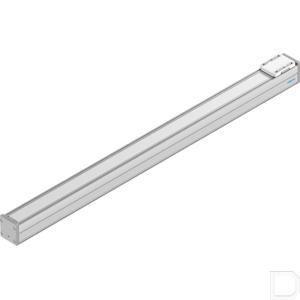

Type
Geleidingsas ELFC
