Douane code
84.821.090
Land van oorsprong
DE
EAN code
4052568296476
Artikelnummer Festo
8062818
Constructieve opbouw
Geleiding
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
407
Basisgewicht bij 0 mm slag
1029
Gewichtstoeslag per 10 mm slag
43
Symbool
992984
Beschermingsklasse
IP40
Bouwgrootte
60
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
1.5
Max. versnelling
15
Verplaatsingskracht
6.75
Werkslag
800
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
13400
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
13400
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
107
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
117
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
117
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
3641
Max. kracht Fz
3641
Oppervlaktemomenten 2e graad ly
441000
Oppervlaktemomenten 2e graad Iz
542000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
29.1
Max moment My
31.8
Max. moment Mz
31.8
Torsietraagheidsmoment It
29800
Referentie levensduur
5000
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
600
Max. Kracht Fz totale as
1800
Max. Moment Mx totale as
29.1
Max. Moment Mijn totale as
31.8
Max. Moment Mz totale as
31.8

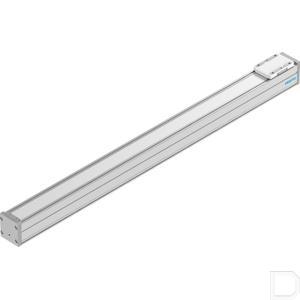

Type
Geleidingsas ELFC
