Douane code
84.821.090
Land van oorsprong
DE
EAN code
4052568296391
Artikelnummer Festo
8062810
Constructieve opbouw
Geleiding
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
144
Basisgewicht bij 0 mm slag
384
Gewichtstoeslag per 10 mm slag
23
Symbool
992984
Beschermingsklasse
IP40
Bouwgrootte
45
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
1.5
Max. versnelling
15
Verplaatsingskracht
4.5
Werkslag
1200
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
3240
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
3240
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
20
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
17
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
17
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
880
Max. kracht Fz
880
Oppervlaktemomenten 2e graad ly
140000
Oppervlaktemomenten 2e graad Iz
170000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
5.5
Max moment My
4.7
Max. moment Mz
4.7
Torsietraagheidsmoment It
8500
Referentie levensduur
5000
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
300
Max. Kracht Fz totale as
600
Max. Moment Mx totale as
5.5
Max. Moment Mijn totale as
4.7
Max. Moment Mz totale as
4.7

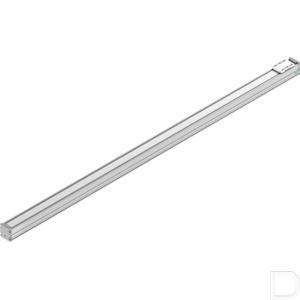

Type
Geleidingsas ELFC
