Douane code
84.821.090
Land van oorsprong
DE
EAN code
4052568296292
Artikelnummer Festo
8062800
Type

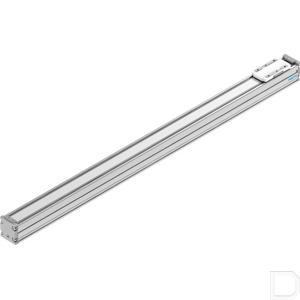

Geleidingsas ELFC
Constructieve opbouw
Geleiding
Omgevingstemperatuur
0:50
Positiedetectie
Voor naderingssensor:Voor inductieve sensoren
Inbouwpositie
Willekeurig
Verplaatste massa
61
Basisgewicht bij 0 mm slag
168
Gewichtstoeslag per 10 mm slag
11
Symbool
992984
Beschermingsklasse
IP40
Bouwgrootte
32
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
1.5
Max. versnelling
15
Verplaatsingskracht
2
Werkslag
500
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
1310
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
1310
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
5
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
4
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
4
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
Hooggelegeerd roestvast staal
Materiaal geleidingsrail
Staal
Materiaal geleiding slede
Staal
Max. kracht Fy
356
Max. kracht Fz
356
Oppervlaktemomenten 2e graad ly
38000
Oppervlaktemomenten 2e graad Iz
45000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
1.3
Max moment My
1.1
Max. moment Mz
1.1
Torsietraagheidsmoment It
1770
Referentie levensduur
5000
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Materiaal slede
Persgegoten aluminium
Onderhoudsinterval
Lifetimesmering
Max. Kracht Fy totale as
150
Max. Kracht Fz totale as
300
Max. Moment Mx totale as
1.3
Max. Moment Mijn totale as
1.1
Max. Moment Mz totale as
1.1
