Douane code
85.365.019
Land van oorsprong
DE
EAN code
4052568197582
Artikelnummer Festo
553559
Type

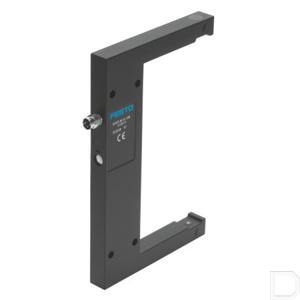

Gaffellichtbarrière SOOF
Omgevingstemperatuur
-25:60
Productgewicht
244
Symbool
995956
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Elektrische aansluiting
3-polig:M8x1:Stekkers
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP67
Bouwgrootte
Gaffel 120x60 mm
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
IO-Link, profiel
Smart sensor profile
IO-Link, functieklassen
Binair datakanaal (BDC):Procesdatavariabele (PDV):Identificatie:Diagnose:Teach channel
IO-link, processdatainhoud IN
1 bit BDC (Stability):1 bit BDC (Switching Signal):12 bit PDV (Signal Level)
IO-Link, servicedata-inhoud IN
16 bit Maximum Signal Level:16 bit Minimum Signal Level:16 bit temperatuur:32 bit Switching Counter:8 bit Teach-In Quality
IO-Link, datageheugen vereist
73
Kortsluitingsbestendigheid
Pulserend
Polariteitsbescherming
Voor alle elektrische aansluitingen
Restrimpel
± 5 %
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
10:30
Max. schakelfrequentie
5000
LABS-conformiteit
VDMA24364-zone III
Informatie over de schakelfrequentie
5000 Hz bij standaardmodus:1500 Hz bij High-Resolution-modus:250 Hz bij Power-modus:8000 Hz bij Speed-modus
Protocol
IO-Link
IO-link, protocolversie
Device V 1.1
IO-Link, Communication mode
COM2 (38,4 kBaud)
IO-Link, Port class
A
IO-Link, procesdatabreedte OUT
0 byte
IO-link, minimale cyclustijd
2,3 ms
"IO-Link
2 byte
IO-Link, SIO-mode ondersteuning
Ja
Herhaalnauwkeurigheid
0.02
Minimale objectdiameter
0.5
Timerfunctie
via IO-Link
Gaffelwijdte
120
Informatie over minimale objectdiameter
0,5 mm bij standaardmodus:0,3 mm bij High-Resolution-modus:1,5 mm bij Power-modus:0,5 mm bij Speed-modus
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Persgegoten zink, gecoat
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 1, aantal polen/aders
3
Elektrische aansluiting 1, bevestigingstype
Standenvergrendeling:Schroefvergrendeling:niet draaibaar
Elektrische aansluiting 1, bevestigingstype
Compatibel met klikvergrendeling:Compatibel met schroefvergrendeling draaibaar
Max. uitgangsstroom
100
Schakeluitgang
Tegenpuls:NPN:PNP
Functie schakelelement
Omschakelbaar
Meetgrootheden
positie
Meetprincipe
Opto-elektronisch
Meetprocedure
Gaffelfotocel
Lichtsoort
Rood
Hysterese
0.1
Schakelstandindicator
LED geel
Instelmogelijkheden
IO-Link:Potentiometer
Nullaststroom
30
Vervuilingsgraad
3
Isolatiespanning
500
Piekspanningsweerstand
0.8
