Douane code
85.176.200
Land van oorsprong
BG
EAN code
4052568456603
Artikelnummer Festo
8086609
Omgevingstemperatuur
-20:60
Bevestigingstype
Op DIN-rail met toebehoren:met doorgangsboring
Productgewicht
186
Materiaal O-ring
FPM
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Polariteitsbescherming
ja
Opslagtemperatuur
-40:70
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
5 - 95 %:Niet condenserend
Nominale bedrijfsspanning DC last
24
Toegestane spanningsschommelingen last
± 25 %
Diagnose per led
Diagnose per module:EtherCAT RUN:Spanningstoevoer elektronica/sensoren:Spanningstoevoer last:Systeemdiagnose:Onderhoud vereist
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 90 mA
Eigen stroomverbruik bij nominale bedrijfsspanning last
typisch 5 mA
LABS-conformiteit
VDMA24364-B2-L
Communicatie-interface, functie
Systeemcommunicatie XF20 OUT / XF21 OUT
Communicatie-interface, aansluittype
2x contactdoos
Communicatie-interface, aansluittechniek
M8x1, D-gecodeerd conform EN 61076-2-114
Communicatie-interface, aantal polen/aders
4
Communicatie-interface, protocol
AP
Communicatie-interface, afscherming
ja
Spanningsoverdracht, functie
Elektronica/sensoren en last gaand
Spanningsoverdracht, aansluittype
Contactdoos
Spanningsoverdracht, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningsoverdracht, aantal polen/aders
4
Max. stroomtoevoer
2 x 4 A (externe zekering vereist)
Diagnose via interne communicatie
Fout module:Kortsluiting/overbelasting uitgang:Sensorvoeding kortsluiting/overbelasting:Onderspanning lastvoeding
Aanwijzing bij de max. leidinglengte
Spanningstoevoer conform nominale spanning
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, functie
Elektronica/sensoren en last komend
Veldbusinterface, aansluittype
2x contactdoos
Veldbus-interface, aansluittechniek
M12x1, D-gecodeerd conform EN 61076-2-101
Veldbusinterface, aantal polen/aders
4
Veldbusinterface, protocol
EtherCAT
Veldbus-interface, functie
Busaansluiting komend/verder leidend
Overbrugging netuitval
10
Configuratie-ondersteuning
ESI-bestand
Maximaal adresvolume ingangen
2048
Maximaal adresvolume uitgangen
2048
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Statisch geïnstalleerd element, geen zinvolle evaluatie mogelijk volgens ISO 14644-1
Informatie over bedrijfsspanning
SELV/PELV voedingseenheden vereist:Spanningsdip in acht nemen
Diagnose via bus
APDD ongeldig:Uitschakeling last:Communicatie met AP-module onderbroken:Overspanning elektronica/sensoren:Overspanning last:Onderspanning elektronica/sensoren:Onderspanning last
Veldbus-interface, type
Ethernet
Veldbusinterface, transmissiesnelheid
100 Mbit/s
Veldbus-interface, galvanische scheiding
ja
Max. aantal modules
80
Afmetingen B x L x H
45 mm x 170 mm x 35 mm
Max. kabellengte
50 m systeemcommunicatie
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
PA:PC:Persgegoten zink, vernikkeld
Certificaat instantie van afgifte
UL E239998
Informatie over beschermingsklasse
Ongebruikte aansluitingen gesloten
Type

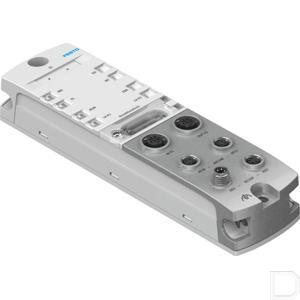

EtherCat interface CPX
