Douane code
84.799.070
Land van oorsprong
JP
EAN code
4052568209889
Artikelnummer Festo
562780
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
0:40
Bevestigingstype
met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Productgewicht
3270
Verplaatste massa
310
Basisgewicht bij 0 mm slag
1380
Gewichtstoeslag per 10 mm slag
63
Symbool
991211
Beschermingsklasse
IP10
Bouwgrootte
33
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.79
Max. versnelling
20
Werkslag
300
Herhaalnauwkeurigheid
±0,01 mm
LABS-conformiteit
VDMA24364-zone III
Max. toevoerkracht Fx
148
Max. aandrijfmoment
0.24
Nullastaandrijfmoment
0.07
Toevoerconstante
10
Massatraagheidsmoment JO
0.0166
Massatraagheidsmoment JH per meter slag
0.0771
Gewicht slede
310
Gewicht extra slede
310
Materiaal profiel
gecoat:Hooggelegeerd staal
Materiaal afsluitdeksel
Persgegoten aluminium:gecoat
Spindeldiameter
10
Spindelspoed
10
Max. kracht Fy
2083
Max. kracht Fz
2083
Oppervlaktemomenten 2e graad ly
62000
Oppervlaktemomenten 2e graad Iz
380000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
42.2
Max moment My
13.8
Max. moment Mz
13.8
Type spindel
Kogelomloopspindel
Referentie levensduur
5000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Persgegoten aluminium:Gecoat
Omkeerspeling
20
Referentie
Referentieschakelaar
Materiaal slede
Staal
Dynamisch draaggetal kogelomloopspindel
1760
Statisch draaggetal kogelomloopspindel
2840
Nominale dynamische basisbelasting voor de lineaire geleiding
9207
Nominale statische basisbelasting voor de lineaire geleiding
20200
Dynamisch draaggetal vast lager
1790
Nominale statische basisbelasting voor het stilstaand lager
2590

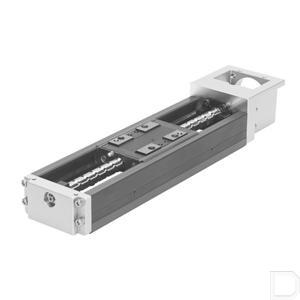

Type
Elektroslede EGSK
