Douane code
84.799.070
Land van oorsprong
JP
EAN code
4052568209711
Artikelnummer Festo
562763

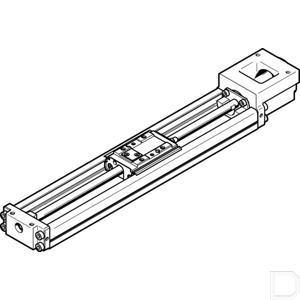

Type
Elektroslede EGSK
Constructieve opbouw
Elektromechanische lineaire as:met kogelomloopspindel
Omgevingstemperatuur
0:40
Bevestigingstype
met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Productgewicht
718
Verplaatste massa
64
Basisgewicht bij 0 mm slag
380
Gewichtstoeslag per 10 mm slag
27
Symbool
991211
Beschermingsklasse
IP10
Bouwgrootte
20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
0.79
Max. versnelling
10
Werkslag
125
Herhaalnauwkeurigheid
±0,01 mm
LABS-conformiteit
VDMA24364-zone III
Max. toevoerkracht Fx
72
Max. aandrijfmoment
0.069
Nullastaandrijfmoment
0.005
Toevoerconstante
6
Massatraagheidsmoment JO
0.00144
Massatraagheidsmoment JH per meter slag
0.01
Gewicht slede
64
Gewicht extra slede
64
Materiaal profiel
Hooggelegeerd roestvast staal
Materiaal afsluitdeksel
Persgegoten aluminium:gecoat
Spindeldiameter
6
Spindelspoed
6
Max. kracht Fy
764
Max. kracht Fz
764
Oppervlaktemomenten 2e graad ly
6100
Oppervlaktemomenten 2e graad Iz
62000
Geleiding
Kogelomloopgeleiding
Max. moment Mx
9.9
Max moment My
3.2
Max. moment Mz
3.2
Type spindel
Kogelomloopspindel
Referentie levensduur
3000
Materiaal spindel
Staal
Materiaal spindelmoer
Staal
Materiaal aandrijfdeksel
Persgegoten aluminium:Gecoat
Omkeerspeling
20
Referentie
Referentieschakelaar
Materiaal slede
Staal
Dynamisch draaggetal kogelomloopspindel
860
Statisch draaggetal kogelomloopspindel
1450
Nominale dynamische basisbelasting voor de lineaire geleiding
2849
Nominale statische basisbelasting voor de lineaire geleiding
6300
Dynamisch draaggetal vast lager
1000
Nominale statische basisbelasting voor het stilstaand lager
1240
