Douane code
84.799.070
Land van oorsprong
CN
EAN code
4052568452551
Artikelnummer Festo
5428845
Type

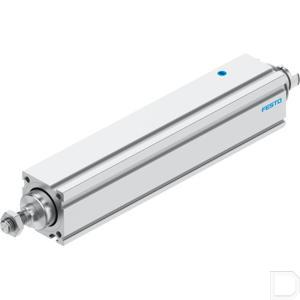

Elektrocilinder EPCC
Constructieve opbouw
Elektrocilinder:met kogelomloopspindel
Slag
125
Omgevingstemperatuur
0:60
Positiedetectie
Voor naderingssensor
Bevestigingstype
met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Basisgewicht bij 0 mm slag
225
Gewichtstoeslag per 10 mm slag
24
Bewogen massa bij 0 mm slag
98
Toeslag verplaatste massa per 10 mm slag
3.3
Impactenergie in de eindposities
0.0036
Symbool
991941
Beschermingsklasse
IP40
Bouwgrootte
32
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Inschakelduur
100%
Lagertemperatuur
-20:60
Materiaal-informatie
RoHS conform
Max. toerental
3750
Borging tegen verdraaien/geleiding
Glijgeleid
Relatieve luchtvochtigheid
0 - 95 %:Niet condenserend
Max. snelheid
0.5
Max. versnelling
15
Herhaalnauwkeurigheid
±0,02 mm
Max. radiaalkracht aan de aandrijfschacht
75
LABS-conformiteit
VDMA24364-zone III
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Zuigerstangschroefdraad
M8
Richtwaarde nuttige last, horizontaal
24
Richtwaarde nuttige last, verticaal
12
Slagreserve
0
Max. toevoerkracht Fx
150
Max. aandrijfmoment
0.3
Nullastaandrijfmoment
0.095
Massatraagheidsmoment JO
0.0055
Massatraagheidsmoment JH per meter slag
0.0311
Massatraagheidsmoment JL per kg nuttige last
0.0162
Spindeldiameter
8
Spindelspoed
8
Max. moment Mx
0
Max moment My
1.5
Max. moment Mz
1.5
Type spindel
Kogelomloopspindel
Materiaal spindel
Rollagerstaal
Materiaal spindelmoer
Staal
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 9 volgens ISO 14644-1
Motortype
Stappenmotor:Servomotor
Omkeerspeling
100
Max. verdraaihoek van de zuigerstang +/-
1
Onderhoudsinterval
Lifetimesmering
Max. snelheid van de referentieloop
0.01
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering:Glijdend geanodiseerd
Zuigerstangeinde
Buitendraad
