Douane code
85.389.099
Land van oorsprong
BG
EAN code
4052568300555
Artikelnummer Festo
8081922
Type

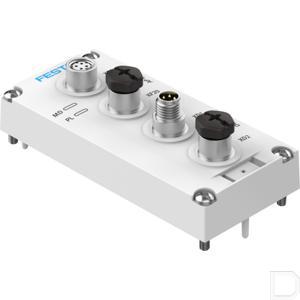

Elektrische interface VAEM
Omgevingstemperatuur
-5:60
Bevestigingstype
vastgeschroefd
Productgewicht
76
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
ja
Aansluitingspositie
Boven
Opslagtemperatuur
-20:60
Max. aantal ventielplaatsen
12
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
5 - 95 %:Niet condenserend
Moduleparameters
Configuratie spanningsbewaking lastvoeding PL:Gedrag bij foutstatus
Nominale bedrijfsspanning DC last
24
Toegestane spanningsschommelingen last
± 10 %
Diagnose per led
Diagnose per module:Spanningstoevoer last
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 34 mA
Eigen stroomverbruik bij nominale bedrijfsspanning last
typisch 16 mA
LABS-conformiteit
VDMA24364-B1/B2-L
Communicatie-interface, functie
Systeemcommunicatie XF10 IN / XF20 OUT
Communicatie-interface, aansluittype
2x contactdoos
Communicatie-interface, aansluittechniek
M8x1, D-gecodeerd conform EN 61076-2-114
Communicatie-interface, aantal polen/aders
4
Communicatie-interface, protocol
AP-COM
Communicatie-interface, afscherming
ja
Spanningsoverdracht, functie
Elektronica/sensoren en last gaand
Spanningsoverdracht, aansluittype
Contactdoos
Spanningsoverdracht, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningsoverdracht, aantal polen/aders
4
Max. stroomtoevoer
2 x 4 A (externe zekering vereist)
Diagnose via interne communicatie
Uitschakeling last:Overspanning elektronica/sensoren:Overspanning last:Onderspanning elektronica/sensoren:Onderspanning last
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, functie
Elektronica/sensoren en last komend
Overbrugging netuitval
10
Maximaal aantal ventielspoelen
24
Beveiliging tegen direct en indirect aanraken
PELV:SELV
Informatie over bedrijfsspanning
SELV/PELV voedingseenheden vereist:Spanningsdip in acht nemen
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Afmetingen B x L x H
42 mm x 91 mm x 30 mm
Max. kabellengte
50 m systeemcommunicatie
KC-kenteken
KC-EMC
Netuitvaloverbrugging last
3
Nominale inzethoogte
<= 2000 m NHN
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
PA-versterkt
Materiaal huls met schroefdraad
Messing, vernikkeld
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten
