Douane code
85.371.098
Land van oorsprong
DE
EAN code
4052568184575
Artikelnummer Festo
546190
Omgevingstemperatuur
-5:50
Productgewicht
310
Goedkeuring
c UL us - Recognized (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Polariteitsbescherming
Voor alle elektrische aansluitingen
Opslagtemperatuur
-20:70
Restrimpel
4 Vss
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
20.4:26.4
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-B1/B2-L
Overbrugging netuitval
10
Stroomverbruik bij nominale bedrijfsspanning last
Afhankelijk van ventieltype
CP-strenguitbreiding
ja:32 ingangen:32 uitgangen
Veldbusinterface
Naar keuze::Contactdoos en stekker, M12x1, 5-polig, B-gecodeerd:Sub-D, 9-polig, contactdoos
Baudsnelheid
9,6 kBaud ... 12 MBaud:Automatische herkenning
Maximaal aantal ventielspoelen
16
LED-indicatie busspecifiek
BUS: communicatie- en configuratiefout
Led-indicatie productspecifiek
12/14: Schakeltoestand ventielen:POWER: bedrijfsspanning elektronica- en lastvoeding
Apparaatspecifieke diagnose
Via apparaatgerelateerde diagnose (DPV0):Ontbrekende module op CP-streng uitbreiding:Kortsluiting/overbelasting uitgangen:Onderspanning uitgangen:Onderspanning sensorvoeding:Onderspanning ventielen
Galvanische scheiding veldbusinterface
Optokoppeling
Adresseerbereik
1 ... 125:Instelling door schakelaarmodule
Communicatietypes
Cyclische communicatie
Configuratie-ondersteuning
GSD-bestand en bitmaps
Maximaal aantal ventielspoelen met strenguitbreiding
48
Maximaal aantal uitgangen
16 ventielspoelen en 32 uitgangen:48 Ventielspoelen
Maximaal aantal ingangen
32
Stroomverbruik bij nominale bedrijfsspanning
Elektronica: <= 100 mA:Sensorvoeding: sensorafhankelijk
Veldbuscertificering
PNO
Productidentificatie
Productfamilie: 4: ventielen
Materiaal deksel
PA-versterkt
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
CR:NBR

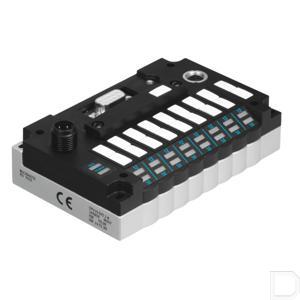

Type
Elektrische interface CPV14
