Douane code
85.371.098
Land van oorsprong
DE
EAN code
4052568194307
Artikelnummer Festo
552560
Omgevingstemperatuur
-5:50
Productgewicht
223
Beschermingsklasse
IP65:In gemonteerde toestand
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Polariteitsbescherming
Voor alle elektrische bedrijfsspanningsaansluitingen
Opslagtemperatuur
-20:70
Max. aantal ventielplaatsen
8
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 95 %:Niet condenserend
LABS-conformiteit
VDMA24364-B1/B2-L
Veldbusinterface
AS-interface: vlakke kabel:Lastspanning: stekker vlakke kabel
Maximaal aantal ventielspoelen
8
LED-indicatie busspecifiek
AS-i: AS-interfacebedrijf:Aux/Pwr: AS-interface spanningsvoeding:Fault: AS-interfacefout
Led-indicatie productspecifiek
0 ... 7: schakeltoestand ingangen:12/14: schakeltoestand ventielen (op ventiel)
Apparaatspecifieke diagnose
Kortsluiting/overbelasting ingangen
Galvanische scheiding veldbusinterface
Optokoppeling
Adresseerbereik
1A ... 31A (0):1B ... 31B:Instelling door AS-interfaces-adresseerapparaat
Maximaal aantal ingangen
8
Productidentificatie
ID-code: ID=Ah, ID1=7h, ID2=7h:IO-code: 7h:Profiel: S-7.A.7
Aantal slaves per apparaat
2
Schakelniveau
Signaal 0: <= 5 V:Signaal 1: >= 11 V
Debouncingtijd ingangen
3
Karakteristiek ingangen
conform IEC 1131-2, type 02
Schakellogica ingangen
PNP (plus schakelend)
Nominale bedrijfsspanning DC AS-interface
26.5
Bereik voor bedrijfsspanning DC AS-interface
26.5:31.6
Aanwijzing voor de lastspanning
Via lastspanningsaansluiting (24VDC)
Restrimpel AS-interface
20 mVss
Restrimpel lastspanning
4 Vss
Stroomverbruik bij lastvoorziening uit AS-interface en lastspanningsaansluiting
Ingangen: 200 mA:Elektronica: 40 mA:Ventielen: 240 mA (afhankelijk van ventieltype)
Lastspanningsbereik DC
21.6:26.4
Nominale lastspanning DC
24
Materiaal deksel
PA-versterkt
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
CR:NBR
Type

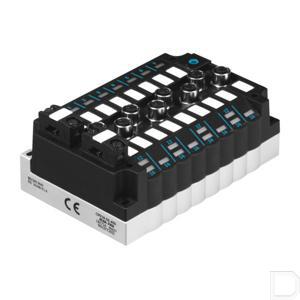

Elektrische interface CPV10
