Douane code
84.819.000
Land van oorsprong
BG
EAN code
4052568459352
Artikelnummer Festo
8087171
Omgevingstemperatuur
-5:50
Bevestigingstype
Trekanker
Productgewicht
194
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP65:IP67
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Polariteitsbescherming
ja
Aansluitingspositie
Boven
Opslagtemperatuur
-40:70
Max. aantal ventielplaatsen
32
Opbouw ventieleiland
Ventielgroottes mengbaar
Materiaal-informatie
RoHS conform
Max. aanhaalmoment
1.7
Relatieve luchtvochtigheid
5 - 95 %:Niet condenserend
Nominale bedrijfsspanning DC last
24
Toegestane spanningsschommelingen last
± 10 %
Diagnose per led
Diagnose per module:Spanningstoevoer last
Nominale bedrijfsspanning DC elektronica/sensoren
24
Toegestane spanningsschommelingen elektronica/sensoren
± 25 %
Eigen stroomverbruik bij nominale bedrijfsspanning elektronica/sensoren
typisch 30 mA
Eigen stroomverbruik bij nominale bedrijfsspanning last
typisch 15 mA
LABS-conformiteit
VDMA24364-B1/B2-L
Communicatie-interface, functie
Systeemcommunicatie XF10 IN / XF20 OUT
Communicatie-interface, aansluittype
2x contactdoos
Communicatie-interface, aansluittechniek
M8x1, D-gecodeerd conform EN 61076-2-114
Communicatie-interface, aantal polen/aders
4
Communicatie-interface, protocol
AP-COM
Communicatie-interface, afscherming
ja
Spanningsoverdracht, functie
Elektronica/sensoren en last gaand
Spanningsoverdracht, aansluittype
Contactdoos
Spanningsoverdracht, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningsoverdracht, aantal polen/aders
4
Max. stroomtoevoer
2 x 4 A (externe zekering vereist)
Potentiaalscheiding uitgangen kanaal - interne communicatie
ja
Diagnose via interne communicatie
Overspanning elektronica/sensoren:Onderspanning elektronica/sensoren
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M8x1, A-gecodeerd conform EN 61076-2-104
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, functie
Elektronica/sensoren en last komend
Overbrugging netuitval
10
Maximaal aantal ventielspoelen
32
Beveiliging tegen direct en indirect aanraken
PELV:SELV
Beveiliging (kortsluiting)
Interne elektronische zekering per kanaal
Afmetingen B x L x H
43,1 mm x 107,5 mm x 50,2 mm
Max. kabellengte
50 m systeemcommunicatie
KC-kenteken
KC-EMC
Nominale inzethoogte
<= 2000 m NHN
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Persgegoten aluminium, gelakt:PA-versterkt
Materiaal huls met schroefdraad
Messing, vernikkeld
Informatie over beschermingsklasse
In gemonteerde toestand:Ongebruikte aansluitingen gesloten

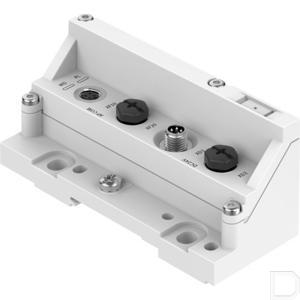

Type
Eindplaat VMPAL
