Douane code
90.262.020
Land van oorsprong
BG
EAN code
4052568216313
Artikelnummer Festo
568665
Type

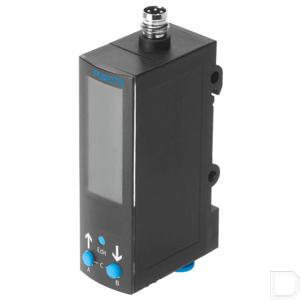

Druksensor SDE3
Omgevingstemperatuur
0:50
Pneumatische aansluiting
QS-4
Bevestigingstype
met doorgangsboring:Met DIN-rail
Inbouwpositie
Willekeurig
Mediumtemperatuur
0:50
Productgewicht
37
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991165
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Kortsluitingsbestendigheid
Pulserend
Polariteitsbescherming
Voor alle elektrische aansluitingen
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
15:30
Weergavetype
Verlichte LCD
LABS-conformiteit
VDMA24364-B1/B2-L
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Drukmeetbereik beginwaarde
0
Drukmeetbereik eindwaarde
10
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk
Drukmeetbereik startwaarde
0
Drukmeetbereik startwaarde
0
Drukmeetbereik eindwaarde
1
Drukmeetbereik eindwaarde
145
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:PC
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, aansluitschema
991171
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling
Max. uitgangsstroom
100
Schakeluitgang
2xPNP
Functie schakelelement
Omschakelbaar
Schakelfunctie
Vrij programmeerbaar
Meetgrootheden
1x relatieve druk/1x verschildruk
Meetprocedure
Piëzoresistieve druksensor met indicator
Nauwkeurigheid in ± % FS
2
Reproduceerbaarheid schakelwaarde
0.3
Schakelstandindicator
LCD geel
Manipulatiebeveiliging
PIN-code
Instelmogelijkheden
Teach-In
Instelbereik drempelwaarden
0:100
Instelbereik hysterese
0:90
