Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568299354
Artikelnummer Festo
8067405
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
Op aansluitplaat
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-5:50
Productgewicht
466
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
997589
Ventielfunctie
Drukopbouw:Ontluchting
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Stuurdruk
2:10
Pneumatische aansluiting 3
G1/2
Elektrische aansluiting
Plug-in
Handbediening
Vergrendelend:Zelfterugstellend door elektrisch aanstuursignaal
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
41
Inschakelduur
100%
Opslagtemperatuur
-20:60
Elektrische aansturing
Veldbus
Vacuümgeschiktheid
nee
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
max. 90 % bij 40 °C
Spoeleigenschappen
24 V DC: 1,6 W
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
Led geel, ventielaansturing:Led groen, drukschakelaar, ontluchte toestand
Schakelstanddetectie
via drukschakelaar, ontluchte toestand
Breedte
40
Lengte
155
Extra functies
Houdstroomverlaging
Nominale inschakelstroom per magneetspoel
60 mA tot 35 ms
Nominale stroom bij stroomverlaging
11 mA na 35 ms
Max. positieve testimpuls bij signaal 0
2000
Max. negatieve controle-impuls bij 1 signaal
1200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
MTTF, deelcomponent
452 jaar, drukschakelaar
Bedrijfsdruk
0.2:1
Normaal nominaal debiet ventilatie
3000
Normaal nominaal debiet ontluchting
3300
Stuurdruk MPa
0.2:1
Informatie over geforceerde dynamisering
Schakelfrequentie minstens 1/maand
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Ventielgrootte
40
Inschakelpunt max.
0.3
Uitschakelpunt min.
0.05
Omschakeldruk
niet instelbaar:Omschakelpunt tussen 50 - 75% van de bedrijfsdruk
Informatie over beluchten normaal nominaal debiet
MPA: 1200 l/min:VTSA: 3000 l/min
Informatie over ontluchting normaal nominaal debiet
MPA: 1600 l/min:VTSA: 3300 l/min
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
Functie schakelelement
Verbreekcontact
Inschakelpunt
0.2

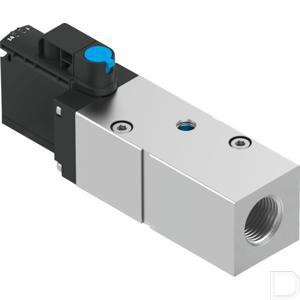

Type
Drukopbouwventiel VABF
