Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568217273
Artikelnummer Festo
570737
Type

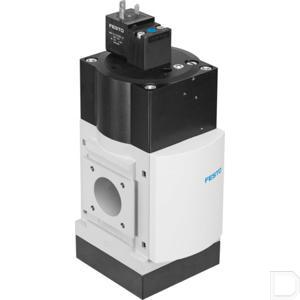

Drukopbouw- en ontluchtingsventiel MS9
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
0:60
Bevestigingstype
Naar keuze::Leidinginbouw:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
3.5:16
Mediumtemperatuur
0:60
Productgewicht
3200
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995240
Ventielfunctie
3/2 gesloten monostabiel:Drukopbouw-functie
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-machinerichtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Pneumatische aansluiting 3
G1:1 NPT
Elektrische aansluiting
Vorm A:Stekkers:Conform EN 175301-803:Vierhoekige bouwvorm
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
8300:16550
Beschermingsklasse
IP65
Bouwgrootte
9
Aansluiting manometer
G1/8:G1/4
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
90
Inschakelduur
100%
Opslagtemperatuur
0:60
Geluidsdrukniveau
93
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 8,4 W
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Performance Level (PL)
Ontluchten / tot categorie 1, prestatieniveau c
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Materiaal zuigerschuif
Messing
Ontluchting normaal debiet 6->0 bar
19730:21720
Bedrijfsdruk
0.35:1.6
Veiligheidsfunctie
Ontluchten
Serie
MS
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK-voorschriften voor machines:volgens de UK RoHS-voorschriften
Materiaal deksel
Aluminium kneedlegering
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Materiaal deksel onder
PA
