Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568392031
Artikelnummer Festo
589250
Type

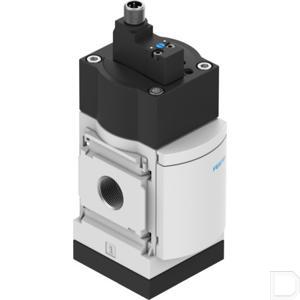

Drukopbouw- en ontluchtingsventiel MS6
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
0:60
Bevestigingstype
Naar keuze::Leidinginbouw:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
0:60
Productgewicht
886
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995813
Ventielfunctie
3/2 gesloten monostabiel:Drukopbouw-functie
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-machinerichtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 1
G1/2
Pneumatische aansluiting 2
G1/2
Pneumatische aansluiting 3
G3/4
Elektrische aansluiting
4-polig:Conform IEC 61076-2-101
Handbediening
Aan het voorstuur-magneetventiel: schakelend, vergrendelend aan het drukopbouw- en ontluchtingsventiel: vergrendelend, zelfterugstellend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
5700
b-waarde
0.4
C-waarde
23.2
Schakeltijd aan
370
Schakeltijd uit
65
Beschermingsklasse
IP65:met contrastekker
Bouwgrootte
6
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Rastermaat
62
Inschakelduur
100%
Opslagtemperatuur
-10:60
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,8 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Performance Level (PL)
Ontluchten/categorie 1, Performance Level c:Vermijden van onverwacht opstarten (ventileren) / categorie 1, prestatieniveau c
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Ontluchting normaal debiet 6->0 bar
7600
Bedrijfsdruk
0.3:1
Veiligheidsfunctie
Ontluchten:Vermijden van onverwacht opstarten (beluchten)
Serie
MS
Informatie over geforceerde dynamisering
Schakelfrequentie minstens 1/maand
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Geschiktheid voor levensmiddelen
Zie uitgebreide informatie over het materiaal
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK-voorschriften voor machines:volgens de UK RoHS-voorschriften
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
