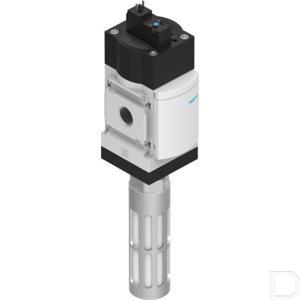

Drukopbouw- en ontluchtingsventiel MS6-SV-1/2-C-10V24-S

Productdocumentatie

Bekijk de varianten

Specificaties

Omgevingstemperatuur bereik 0°C <> +60°C

Montagepositie willekeurig

B waarde 0,4

CE keurmerk volgens de EU-richtlijn voor machines

Karakteristieke spoeldata 24 V DC: 2.5 W

Douane code 84.812.090

Corrosiebestendigheidsklasse CRC 2

Land van oorsprong HU

C waarde 23,2 l/sbar

Ontwerp structuur Plunjer

Inschakelduur (%) 100%

EAN code 4052568256296

Elektrische aansluiting Stekker; volgens EN 175301-803; ontwerp C; 2-polig

Functie afvoerlucht not throttleable

Festo artikelnr. 8001469

Vrijwaring van overlap Ja

Rasterdimensie 62

Noodhandbediening Op stuurventielen: niet-vergrendelbaar met drukopbouw en uitlaatklep: vergrendelbaar, zelfherstellend

Materiaal zuigerstang Hooggelegeerd staal, niet corrosief

Materiaal afdichtingen NBR

Materiaal behuizing Aluminium spuitgietwerk

Materiaal opmerking RoHS conform

Opmerking over het besturings- en stuurmedium Lubricated operation possible (subsequently required for further operation)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Prestatievermogen (PL) Uitlaatvermogen / tot en met categorie 1, prestatieniveau c

Toelaatbare spanningsschommeling +/- 10 %

Stuurluchttoevoer intern

Pneumatische aansluitpoort 1 G1/2

Pneumatische aansluitpoort 2 G1/2

Pneumatische aansluitpoort 3 G3/4

Product gewicht 1.006

Beschermingsklasse IP65; with plug socket

Beschermingsgraad (IP) IP65; with plug socket

Betrouwbaar onderdeel Ja

Veiligheidsfunctie Ontluchtend

Afdichtingsprincipe zacht

Schokbestendigheid Schoktest met ernstgraad 2 volgens FN 942017-5 en EN 60068-2-27

Standaard debiet voor uitlaat 6_tot_0 bar 7600 l/min

Standaard doorstroomsnelheid 5700 l/min

Opslagtemperatuur (celcius) -10 - 60 °C

Uitschakeltijd 65

Schakeltijd (ms) 370

Bediening elektrisch

Type bevestiging Optional; Line installation; with accessories

Origineel nummer MS6-SV-1/2-C-10V24-S

Gewicht 1.173

Serie MS

Maat 6

Bedrijfstemperatuurbereik 0°C <> +60°C

Type aansturing Voorgestuurd

Type reset mechanische veer

Ventiel functie 3/2 gesloten, monostabiel<br>Drukopbouwfunctie

Trilbestendigheid Transporttoepassingsproef op zwaartelevel 2 volgens FN 942017-4 en EN 60068-2-6

Drukopbouw- en ontluchtingsventiel configureerbaar MS6-SV

Productomschrijving: - Onze drukopbouw- en ontluchtingsventielen MS6-SV schakelen kritieke delen onmiddellijk uit in geval van een noodstop. Het systeem wordt daarna net zo veilig en voorzichtig weer opgestart.

Kenmerken: - Rastermaat: 62 mm; - Met veiligheidsfuncties; - Voor het snel en veilig reduceren van de druk en voor een behoedzame drukverhoging; - Tijd voor drukopbouw instelbaar; - Instelbare doorschakeldruk; - Voedingsspanning 24 V DC
