Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227883
Artikelnummer Festo
1163041
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
775
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
995947
Beschermingsklasse
IP65
Bouwgrootte
40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6
Max. kracht aan de grijpklauw Fz statisch
700
Max. moment aan de grijpklauw Mx statisch
25
Max. moment aan de grijpklauw My statisch
18
Max. moment aan de grijpklauw Mz statisch
20
Min. openingstijd bij 6 bar
70
Min. sluittijd bij 6 bar
211
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
5.01
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M3
Nasmeerinterval geleidingselementen
5
Max. massa per externe grijpvinger
130
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
Type

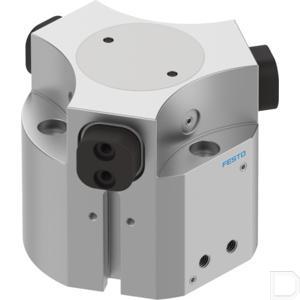

Driepuntsgrijper HGDD
