Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227876
Artikelnummer Festo
1163040
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
599
Grijpkracht per grijpklauw bij 6 bar sluiten
200
Grijpkracht per grijpklauw bij 6 bar openen
216
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Beschermingsklasse
IP65
Bouwgrootte
40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6
Max. kracht aan de grijpklauw Fz statisch
700
Max. moment aan de grijpklauw Mx statisch
25
Max. moment aan de grijpklauw My statisch
18
Max. moment aan de grijpklauw Mz statisch
20
Min. openingstijd bij 6 bar
78
Min. sluittijd bij 6 bar
106
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
3.331
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M3
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
648
Totale grijpkracht bij 6 bar sluiten
600
Max. massa per externe grijpvinger
130
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal

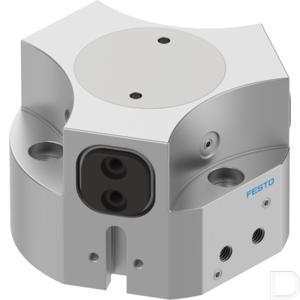

Type
Driepuntsgrijper HGDD
