Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227845
Artikelnummer Festo
1163037
Type

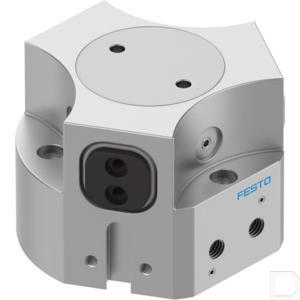

Driepuntsgrijper HGDD
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
Naar keuze::met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
309
Grijpkracht per grijpklauw bij 6 bar sluiten
112
Grijpkracht per grijpklauw bij 6 bar openen
122
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Beschermingsklasse
IP65
Bouwgrootte
35
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
4
Max. kracht aan de grijpklauw Fz statisch
300
Max. moment aan de grijpklauw Mx statisch
12
Max. moment aan de grijpklauw My statisch
8
Max. moment aan de grijpklauw Mz statisch
8
Min. openingstijd bij 6 bar
44
Min. sluittijd bij 6 bar
52
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
1.01
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M3
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
366
Totale grijpkracht bij 6 bar sluiten
336
Max. massa per externe grijpvinger
57
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
