Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229320
Artikelnummer Festo
1259495
Werking
dubbelwerkend
Constructieve opbouw
Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
920
Grijpkracht per grijpklauw bij 6 bar sluiten
250
Grijpkracht per grijpklauw bij 6 bar openen
280
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.04
Symbool
991894
Bouwgrootte
50
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6
Max. kracht aan de grijpklauw Fz statisch
250
Max. moment aan de grijpklauw Mx statisch
24
Max. moment aan de grijpklauw My statisch
24
Max. moment aan de grijpklauw Mz statisch
24
Min. openingstijd bij 6 bar
62
Min. sluittijd bij 6 bar
55
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
6.1
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Nasmeerinterval geleidingselementen
10
Totale grijpkracht bij 6 bar openen
840
Totale grijpkracht bij 6 bar sluiten
750
Max. massa per externe grijpvinger
250
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal afdekkap
PA
Type

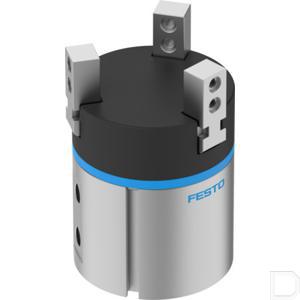

Driepuntsgrijper DHDS
