Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229306
Artikelnummer Festo
1259493
Werking
dubbelwerkend
Constructieve opbouw
Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
3-punts
Aantal grijpklauwen
3
Bevestigingstype
met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
276
Grijpkracht per grijpklauw bij 6 bar sluiten
115
Grijpkracht per grijpklauw bij 6 bar openen
135
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.04
Symbool
991894
Bouwgrootte
32
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
3.9
Max. kracht aan de grijpklauw Fz statisch
150
Max. moment aan de grijpklauw Mx statisch
9
Max. moment aan de grijpklauw My statisch
9
Max. moment aan de grijpklauw Mz statisch
9
Min. openingstijd bij 6 bar
44
Min. sluittijd bij 6 bar
51
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.79
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Nasmeerinterval geleidingselementen
10
Totale grijpkracht bij 6 bar openen
405
Totale grijpkracht bij 6 bar sluiten
345
Max. massa per externe grijpvinger
150
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal afdekkap
PA
Type

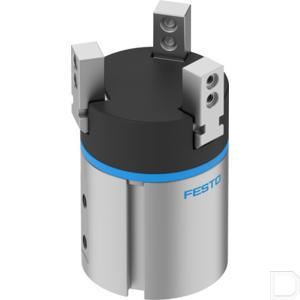

Driepuntsgrijper DHDS
